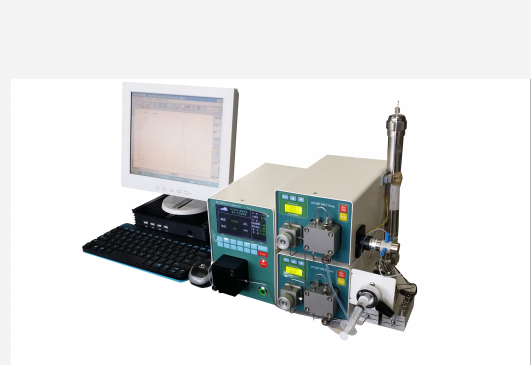

半制备色谱

系统包括双高压输液泵、紫外检测器、自动组份收集器。
二元高压梯度。
泵头及流通池可更换,方便系统升级及维护。
输液泵采用电子压力脉动抑制技术,取代了传统的机械式缓冲器,大大提高了系统的可靠性。
检测器采用了全数字化的信号处理技术。
系统可实施停流光谱自动扫描。
可编制波长时间程序。
图形化的界面使操作方便直观。
系统可实施全自动的自检功能。
全反控的色谱工作站软件,即除数据采集处理外,仪器各部件的控制参数均可在软件的界面中进行操作。
  • 超小产品

    • 该产品采用电子压力脉动抑制技术。取代了传统的机械缓冲器,有效的控制了流速的波动,使仪器的可靠性得到了进一步的提升,同时使系统的死体积降到了最小。
    • 该产品采用高精度直流伺服电机及编码器。给电子压力脉动抑制技术的实施提供了有力的保障,同时泵部件的体积与重量比步进电机减小很多,噪音基本得到消除。
    • 该产品的输液结构模式为串联式。较并联式结构少两只单向阀,进而由单向阀故障所导致的系统故障率会减少50%,至于并联式结构交替供液所产生的流速波动同样需进行进一步的抑制,就并联式结构本身来讲并不能彻底根除流速的波动。
    • 该产品在不同的色谱柱阻尼下流动相的输送效率问题(单向阀的启闭、流动相的压缩性等)由相应的参数进行自动调整补偿,以保证色谱系统流速的稳定性。
    • 该产品的可扩展功能极为丰富,如二元高压梯度、四元低压梯度等。
    • 该产品的流速范围可通过更换泵头及相应的系统参数进行调整。即可由10mL的分析型轻松转换为50mL的半自备型。
    • 该产品可通过RS232接口由色谱工作站进行控制。

    流速范围

    0.0149.99 mL/min

    输液结构

    双柱塞串联式;电子压力脉动抑制

    流量精度

    <0.4%1mL/min,二次水,室温)

    流速重现性

    0.1%1mL/min,二次水,室温)

    压力范围

    040 MPa1mL/min,二次水,室温)

    压力脉动

    <0.05MPa1mL/min,二次水,室温)

    梯度精度

    1%

    波长范围

    190~740nm

    光源

    氘灯/钨灯

    波长精度

    ±1nm

    光谱扫描

    停流自动扫描

    基线噪声

    2×10-5AU240nm,室温)

    基线漂移

    15×10-5AU240nm,室温)

    最小检出浓度

    5×10-9g/mL254nm,萘标,甲醇流动相,室温)

    控制

    RS-232接口,可计算机反控



    系统配置



    1. 全自动二元高压梯度系统

    序号

    产品名称

    规格描述

    数量

    备注

    1

    高压输液泵

    UC-3281 高压输液泵

    2



    2

    紫外检测器

    UC-3292s 紫外检测器

    1



    3

    自动组份收集器

    UC-3251  自动组份收集器

    1



    4

    工作站软件

    UC-3268 智能反控型色谱软件系统

    1



    5

    混合器

    混合器容量:2000μL

    1



    6

    安装包



    1







    部件描述  UC-3281 高压输液泵

    • 该产品采用电子压力脉动抑制技术。取代了传统的机械缓冲器,有效的控制了流速的波动,使仪器的可靠性得到了进一步的提升,同时使系统的死体积降到了最小。
    • 该产品采用高精度直流伺服电机及编码器。给电子压力脉动抑制技术的实施提供了有力的保障,同时泵部件的体积与重量比步进电机减小很多,噪音基本得到消除。
    • 该产品的输液结构模式为串联式。较并联式结构少两只单向阀,进而由单向阀故障所导致的系统故障率会减少50%,至于并联式结构交替供液所产生的流速波动同样需进行进一步的抑制,就并联式结构本身来讲并不能彻底根除流速的波动。
    • 该产品在不同的色谱柱阻尼下流动相的输送效率问题(单向阀的启闭、流动相的压缩性等)由相应的参数进行自动调整补偿,以保证色谱系统流速的稳定性。
    • 该产品的可扩展功能极为丰富,如二元高压梯度、四元低压梯度等。
    • 该产品的流速范围可通过更换泵头及相应的系统参数进行调整。即可由10mL的分析型轻松转换为50mL的半自备型。
    • 该产品可通过RS232接口由色谱工作站进行控制。



    性能指标

    流速范围

    0.001~9.999 mL/min(10mL泵头)

    0.01~49.99 mL/min(50mL泵头)

    输液泵结构

    双柱塞串联式往复泵

    流量精度

    <0.5%

    流速重现性

    0.1%

    压力脉动

    <0.1MPa(二次水@1mL/min@10MPa)

    <0.1MPa(二次水@4mL/min@5MPa)

    压力范围

    0~40MPa

    0~25MPa

    远程控制

    RS-232接口,可计算机反控

    系统保护

    可对最大压力进行设定保护

    显示

    LCD 2×8英文显示

    GLP

    可累积记录流动相消耗量

    尺寸/重量

    130×210×110 mm(长×高×深) / 2.9Kg



    部件描述  UC-3292s 紫外检测器

    • 该仪器采用全数字输出设计。信号经24位A/D后由单片机完成对数转换及调零处理,处理后结果到RS232接口。
    • 该仪器的光栅直接固定于步进电机的电机轴上,通过单片机程序进行正弦转换后控制电机进行波长的选择控制,取替了传统的正弦杆机构,使系统的可靠性及稳定性得到了进一步提高。开机即进行波长校正。
    • 该仪器可对波长进行编成控制。
    • 该仪器可实施停流自动光谱扫描。
    • 该仪器的流通池采用Z字型设计,并对流通池进行恒温处理,进而使仪器的噪声及漂移得到较大的改善。
    • 该仪器的光路采用双光束设计,进一步减少了环境变化对漂移的影响。
    • 该产品的光程可通过更换流通池及相应的系统参数进行调整。可轻松由分析型到半制备乃至大制备型转换。
    • 该产品具有模拟输出口。
    • 该产品可通过RS232接口由色谱工作站进行控制。
    性能指标

    波长范围

    190~740nm

    截止滤光片

    370nm

    光源

    氘灯,卤钨灯(可选)

    带宽

    8nm

    波长精度

    ±1nm

    噪声

    2×10-5AU254nm@1mL/min@甲醇)

    漂移

    15×10-5AU/h254nm@1mL/min@甲醇)

    最小检测浓度

    5×10-9g/mL254nm@1mL/min@甲醇@萘标)

    测量范围

    03AU

    显示

    4.3寸彩屏

    GLP

    灯源的工作时间、灯点燃次数

    尺寸/重量

    200×210×420 mm(长××深)/7.1Kg







    部件描述  UC-3251自动组份收集器



    自动组份收集器



    UC-3251自动组份收集器XY维电子驱动执行机构及三通电磁组成并装备彩色触摸液晶控制面板。在色谱工作站的控制下实现自动组份收集。



    技术参数表

    运动方式

    X-Y运行方式Z方向高度手动可调

    收集方式

    按时间窗收集

    按时间窗+信号阀值收集

    按时间窗+信号斜率收集

    时间窗内连续切片

    (以上均可按体积收集、自动计算管路延时)

    试管架规格

    12 mm 试管 (144)

    16 mm 试管 (100)

    18 mm试管 (72)

    25 mm试管 (36)

    1.5 mL 微型离心管 (60/rack)

    (最高可以使用160mm高度的试管)

    显示屏

    LCD,3.5英寸真彩触摸液晶屏

    控制

    采用ARM7内核的32位嵌入式微处理器

    通讯

    RS232 可以通过PC机软件控制

    电源

    交流220±20伏  功率75W

    外型尺寸

    长455宽455 高260mm
